【自建房案例實拍】三層別墅全套施工圖紙+建房實拍

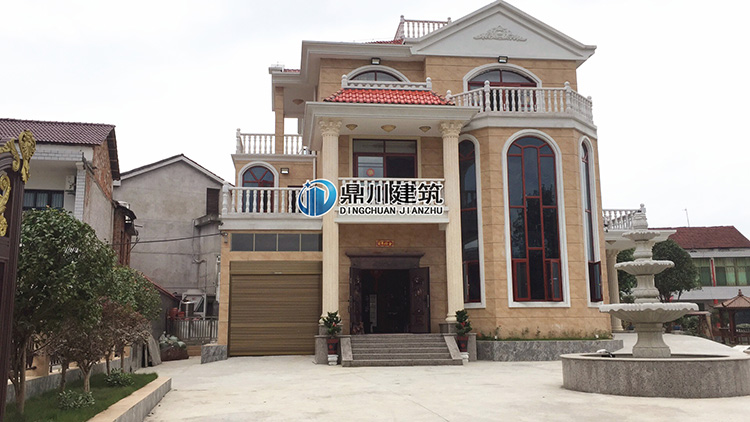

　　就此款三層別墅全套施工圖自建房案例實拍來說：別墅外觀簡潔大方，紅褐色瓷磚搭配小規格米黃色面磚，不僅耐臟實用，而且美觀大方。多窗體，多采光設計，360度闊景觀視野，與窗外景觀零距離，別墅的造型簡約大氣。門前有水景，屋后有庭院涼亭。妥妥的別墅生活。整套別墅主體花費80萬，室內裝修加院子220萬左右，總計300萬。工期一年左右。

圖紙屬性
編號： DC0001 層數：三層結構形式：框架結構主體造價： 34-40萬
開間： 13.3米進深： 14.6米占地面積： 147.7平方米建筑面積： 366.4平方米

圖紙內容
建筑圖：建筑設計說明、工程做法表、一層平面圖、二層平面圖、三層平面圖、屋面平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯詳圖、門窗表、門窗詳圖、大樣詳圖
結構圖：結構設計說明、大樣圖、基礎平面布置圖、基礎柱定位圖、一層柱定位圖、二層柱定位圖、三層柱定位圖、頂層柱定位圖、一層底梁平法施工圖、一層頂梁平法施工圖、二層頂梁平法施工圖、三層頂梁平法施工圖、屋頂梁平法施工圖、一層底結構平面圖、一點頂結構平面圖、二層頂結構平面圖、三層頂結構平面圖、頂層結構平面圖、樓梯配筋圖
給排水圖：給排水設計說明及圖例、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、廚衛給排水詳圖、給排水系統圖
電氣圖：電氣設計說明、設備材料表、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、配電系統圖、弱電系統圖、配電干線系統圖、屋頂防雷平面圖、接地平面圖、等電位聯結做法

設計功能
一層：入口玄關、客廳、餐廳、廚房、客房、衛生間、車庫
二層：臥室、臥室（附陽臺）、臥室（附書房，衛生間，陽臺）、衛生間
三層：活動廳（附露臺）、臥室、臥室（附露臺）、臥室（附書房，衛生間，陽臺）、衛生間

此款圖紙地址：http://www.www.cmpharm.cn/goods-1.html

自建房案例實拍
